您當前位置：首頁 > 產品展示- KBSGZY礦用隔爆型移動變電站
礦用隔爆型移動變電站KBSGZY
一.用途及使用條件：
1.1本產品用于有甲烷混合氣體和煤塵并有爆炸危險的礦井中，作為煤礦井下綜合機械化采掘設備的配電裝置。
1.2 使用條件：
本產品在以下使用條件和額定容量下持續長期工作。
a.海拔不超過2000m
b.環境溫度不高于+40℃；
c.空氣相對濕度不超過95%(+25℃時)；
d.無強烈顛簸震動和垂直面的傾斜度不超過15o的環境；
e.無足以腐蝕金屬和破壞絕緣的氣體和蒸氣；
f.無滴水的地方。
二．結構概述：
礦用隔爆型移動變電站KBSGZY由礦用隔爆型移動變電站用干式變壓器、礦用隔爆型移動變電站用高壓真空開關和礦用隔爆型移動變電站用低壓保護箱三個部分組合而成。開關具有漏電、過載、短路、斷相、失壓、等保護功能。
隔爆型移動變電站用干式變壓器由箱殼、箱蓋、鐵心裝配、絕緣裝配、高壓引線、低壓引線及鐵路軌道用小車組成等組成。
變壓器箱殼為頂開蓋的隔爆型結構、在箱蓋上設有四個小吊拌，用于箱蓋拆卸時的起吊，箱殼兩側為波紋鋼板，箱底采用厚鋼板，變壓器高、低壓側均設有接線法蘭、連接高低壓開關。箱殼上設有四個大吊拌，供變壓器整體起吊之用；箱殼兩端焊有接地螺栓及“〨”接地標志，供連接外接地線之用。
變壓器內部有高低壓連鎖線及溫度控制線分別與高、低壓開關連接；溫度控制采用PT100鉑電阻或溫度繼電器，當變壓器內溫度過高時，發出超溫信號。
變壓器鐵心裝配由鐵心、夾件、絕緣件等組成。鐵心采用優質30Q130或30Q120冷軋取向硅鋼片、多級步進式全斜三接縫疊片結構，以降低空載損耗和空載電流；鐵心片切口涂防銹液，鐵心柱及下鐵軛表面涂耐高溫防銹防潮漆。夾件采用槽鋼，上下拉緊采用拉螺桿結構，并采取措施防止鐵心和夾件產生相對位移，以免影響產品質量。鐵心絕緣件采用國產優質C級絕緣材料。
變壓器絕緣裝配包括主縱絕緣、高低壓線圈、線圈壓緊等結構。主縱絕緣采用優質C級絕緣材料；高低壓線圈采用緊繞工藝，提高了線圈的機械強度；高低壓線圈采用C級絕緣的Nomex紙包無氧銅導線，Nomex紙與空氣的介電常數非常接近，線圈周圍的電場均勻，局放小。線圈壓緊采用壓釘和瓷壓塊結構，并采取措施防止松動。
高壓引線采用電纜引出，低壓引線采用電纜或銅母線引出，爬電距離及空氣間隙大于GB3836.3-2000中有關規定，在正常運行條件下不會產生火花、電弧和危險溫度，使用安全可靠。
小車用螺栓固定于箱體底部，可拆卸，小車軌距900/600mm。
三、產品制造、按裝、驗收標準：
供方在產品的設計、制造和試驗過程中采用了現行的國家標準、電力部行業
標準及相關標準：
GB/T 16927.1-1997《高電壓試驗技術 部分 一般試驗要求》
GB/T 16927.2-1997《高電壓試驗技術 第二部分 測量系統》
GB/T 5582-1993 《高壓電力設備外絕緣污穢等級》
GB 10237-1988 《電力變壓器絕緣水平和絕緣試驗 外絕緣的空氣間隙》
GB 3836.1-2000 《爆炸性環境用防爆電氣設備 通用要求》
GB 3836.2-2000 《爆炸性環境用防爆電氣設備 隔爆型電氣設備“d”》
GB 3836.3-2000《爆炸性環境用防爆電氣設備 增安型“e”》
GB 6450-1986 《干式電力變壓器》
GB 8286-2005 《礦用隔爆型移動變電站》

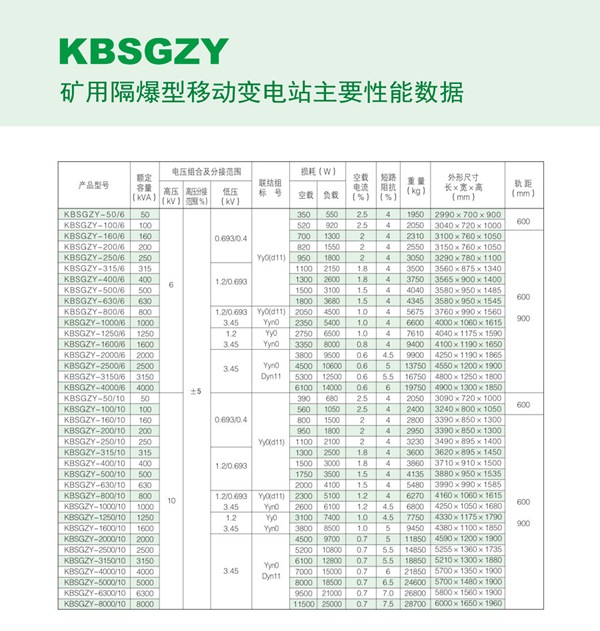

四、技術參數：
-
上一張：KBSG礦用隔爆型干式變壓器下一張：KSG礦用隔爆型干式變壓器
