礦用隔爆型干式變壓器KBSG
一.用途及使用條件:
1.1本產品用于有甲烷混合氣體和煤塵并有爆炸危險的礦井中,作為煤礦井下綜合機械化采掘設備的配電裝置。
1.2 使用條件:
本產品在以下使用條件和額定容量下持續長期工作。
a.海拔不超過2000m
b.環境溫度不高于+40℃;
c.空氣相對濕度不超過95%(+25℃時);
d.無強烈顛簸震動和垂直面的傾斜度不超過15o的環境;
e.無足以腐蝕金屬和破壞絕緣的氣體和蒸氣;
f.無滴水的地方。
二.結構概述:
礦用隔爆型干式變壓器KBSG由箱殼、箱蓋、鐵心裝配、絕緣裝配、高壓引線、低壓引線及鐵路軌道用小車組成等組成。
變壓器箱殼為頂開蓋的隔爆型結構、在箱蓋上設有四個小吊拌,用于箱蓋拆卸時的起吊,箱殼兩側為波紋鋼板,箱底采用厚鋼板,變壓器高、低壓側均設有接線法蘭、連接高低壓開關。箱殼上設有四個大吊拌,供變壓器整體起吊之用;箱殼兩端焊有接地螺栓及“〨”接地標志,供連接外接地線之用。
變壓器內部有高低壓連鎖線及溫度控制線分別與高、低壓開關連接;溫度控制采用PT100鉑電阻或溫度繼電器,當變壓器內溫度過高時,發出超溫信號。
變壓器鐵心裝配由鐵心、夾件、絕緣件等組成。鐵心采用優質30Q130或30Q120冷軋取向硅鋼片、多級步進式全斜三接縫疊片結構,以降低空載損耗和空載電流;鐵心片切口涂防銹液,鐵心柱及下鐵軛表面涂耐高溫防銹防潮漆。夾件采用槽鋼,上下拉緊采用拉螺桿結構,并采取措施防止鐵心和夾件產生相對位移,以免影響產品質量。鐵心絕緣件采用國產優質C級絕緣材料。
變壓器絕緣裝配包括主縱絕緣、高低壓線圈、線圈壓緊等結構。主縱絕緣采用優質C級絕緣材料;高低壓線圈采用緊繞工藝,提高了線圈的機械強度;高低壓線圈采用C級絕緣的Nomex紙包無氧銅導線,Nomex紙與空氣的介電常數非常接近,線圈周圍的電場均勻,局放小。線圈壓緊采用壓釘和瓷壓塊結構,并采取措施防止松動。
高壓引線采用電纜引出,低壓引線采用電纜或銅母線引出,爬電距離及空氣間隙大于GB3836.3-2000中有關規定,在正常運行條件下不會產生火花、電弧和危險溫度,使用安全可靠。
小車用螺栓固定于箱體底部,可拆卸,小車軌距900/600mm。
三、產品制造、按裝、驗收標準:
供方在產品的設計、制造和試驗過程中采用了現行的國家標準、電力部行業
標準及相關標準:
GB/T 16927.1-1997《高電壓試驗技術 部分 一般試驗要求》
GB/T 16927.2-1997《高電壓試驗技術 第二部分 測量系統》
GB/T 5582-1993 《高壓電力設備外絕緣污穢等級》
GB 10237-1988 《電力變壓器絕緣水平和絕緣試驗 外絕緣的空氣間隙》
GB 3836.1-2000 《爆炸性環境用防爆電氣設備 通用要求》
GB 3836.2-2000 《爆炸性環境用防爆電氣設備 隔爆型電氣設備“d”》
GB 3836.3-2000《爆炸性環境用防爆電氣設備 增安型“e”》
GB 6450-1986 《干式電力變壓器》
GB 8286-2005 《礦用隔爆型移動變電站》

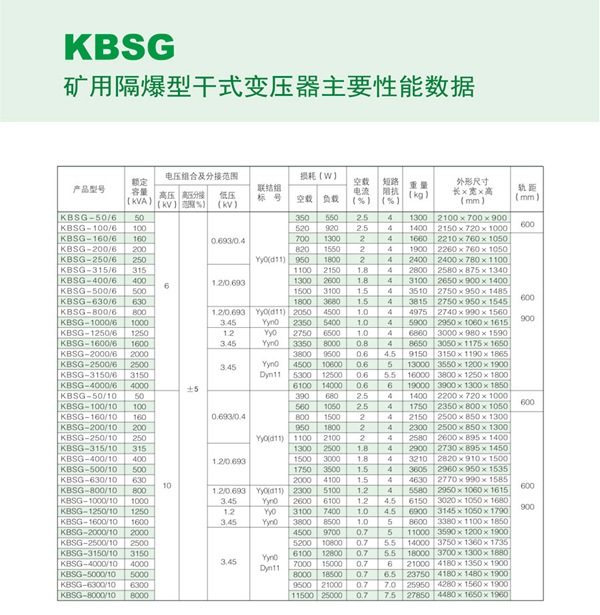

四、技術參數:
